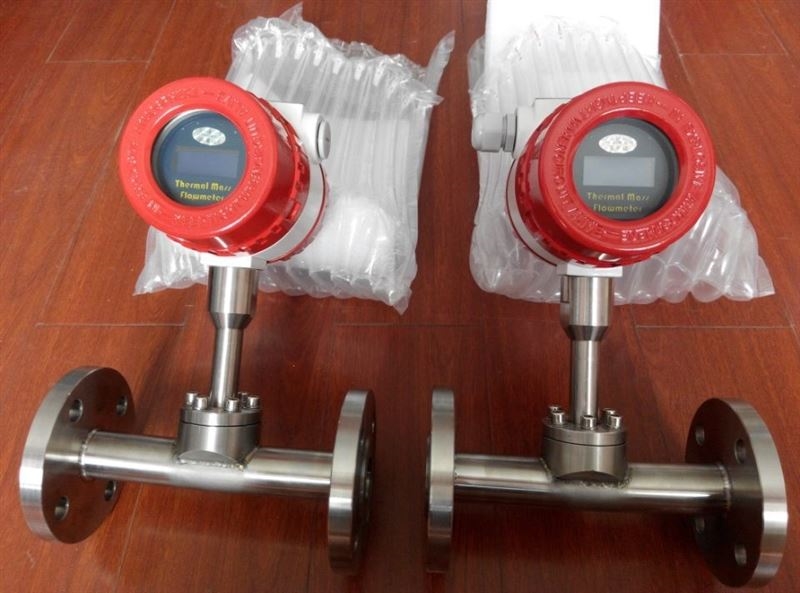

插入式热式气体质量流量计基于热扩散原理工作，其核心是通过测量气体流过热传感器时带走的热量来计算质量流量。这种流量计直接测量气体的质量流量，无需进行温度和压力补偿，简化了安装和使用流程。
正确的安装方法对于保证测量精度至关重要，任何一个环节的疏忽都可能导致显著的测量误差。
1.科学选择安装点位
安装插入式热式气体质量流量计的首要步骤是科学选择安装点位。安装点的直管段条件对测量精度有决定性影响。理想情况下，安装点上游应有不少于5倍管道直径的直管段，下游应有不少于3倍管道直径的直管段。
在条件允许的情况下，应尽量延长前后直管段长度以确保流体充分发展。应避免在管道弯曲、分叉或存在节流元件附近安装流量计。同时，仪表应远离热源安装，防止外部热源干扰测量结果。
对于大口径管道（大于200毫米），流量计可以选择100毫米插入深度作为替代安装方法。安装点的管道内壁应光滑、洁净，无明显凹痕、结垢或剥落等缺陷。
2.精确计算插入深度
插入式热式气体质量流量计的测量精度高度依赖于传感器的插入深度。由于管道中流体速度分布不均匀，通常管壁处流速较慢，管道中心处流速最快。传感器应插入到管道平均流速点，以获得较具代表性的测量值。
插入深度的计算方法因管道尺寸而异。对于标准管径，中心插入是推荐的安装方式。具体计算公式为：插入深度=x+y，其中x为管道外径的一半（OD/2），y为管道顶端到球阀的高度。
3.规范执行安装步骤
插入式热式气体质量流量计的安装过程需要严格按照规范操作。首先是在管道上开设直径约22毫米的孔，然后将底座焊接在开孔处。禁止在爆炸环境进行焊接操作，对焊接有特殊要求的环境应按照相关要求进行操作。
安装球阀时，应将不锈钢阀门与底座紧固，并在压接接触面使用合适的密封垫。需要注意的是，介质温度在100℃以下使用尼龙材质，100℃以上使用铜材质。
打孔完成后要及时关闭阀门，避免漏气。将流量计传感器装入专用球阀内，根据预先计算出的插入深度进行调整。转动传感器连杆，使标记箭头与介质流动方向相同，这一步骤至关重要，对准角度偏差不应大于±2°。
4.正确完成方向调整与最终固定
安装到位后，需要调整显示屏方向以便于现场读取数据。插入式热式气体质量流量计的显示屏通常可以进行90°、180°、270°的灵活旋转，满足不同现场实际需要。
调整方法是：切断电源，打开转换器前盖，断开传感器与转换器连线，松开表头法兰，此时可转动转换器到合适的观察角度，然后重新固定。
5.合理进行参数设置
安装完成后，需对流量计进行参数设置以确保准确测量。现代插入式热式气体质量流量计通常具备蓝牙连接功能，便于使用手机或电脑进行配置。
对于大型管道或流场不均匀的情况，技术人员可采用一种精妙的方法：通过改变传感器插入深度，扫描流场，寻找平均流速点，使测量尽可能准确。这种现场修正方法体现了安装过程中的灵活性与科学性。
正确的安装不仅确保了流量计的即时准确性，还为其长期稳定运行奠定了坚实基础。每一次精细的安装操作，都是工业流程安全、高效运行的重要保障。
